使用USB微型頻譜分析儀和TNP6Gx近場探頭進行EMC預測試
導電EMC測試l3 m或10m現場測試參考屏蔽箱級l測試l近場測試與TNP6Gxl3 m或10m現場測試進行最終檢查EMCl的預測試大多數大量產品都需要進行批準測試。一個困難的領域是EMCl認證測試在一個有認證的測試實驗室是廣泛的。批準測試的失敗會導致重復測試的額外成本。l：防止因未通過批準測試而產生的額外費用。預試是重要的，以確保您的產品可以通過測試之前提交給測試實驗室。這是處理批準測試的一種經濟有效的方法。
EMCl的預測試將您的產品送到測試實驗室進行初步測試仍然很昂貴，而且有些公司沒有帶有腔室或射頻設備的射頻測試實驗室；購買這些設備需要大量的初始投資。lTSA USB迷你頻譜分析儀和TNP6Gx為您的預測試需求提供了一個低成本的解決方案。
EMC測試標準概述l最流行的標準是美國的面心立方和歐洲的CE。標準因國家而異；例如，加拿大有集成電路標準。l面心立方第15部分與EMC項目有關。正在測試的特定子部件取決于您的產品。l對于CE，EMC項目可以在EN55011中找到。l有些產品有特殊要求，您需要根據您的產品進行檢查
EMC測試標準概述l正常測試頻帶將為：1)9 KHz~30MHz2)30MHz至1000MHz3)1 GHz至6 GHz或12 GHzl請檢查具體標準，以獲得詳細和最新的頻帶及其通過水平要求。l
導電EMC測試l直接將被測試產品（UUT）連接到TSA USB迷你頻譜分析儀的輸入SMA連接器。l嘗試尋找一個參考頻率點來測量，如LO信號及其諧波晶體頻率和諧波。l如果信號在參考頻率點較大，試著找出原因，然后找出解決問題的方法。l我們的USB迷你頻譜分析儀型號TSA5G1可以測量從1MHz到5350MHz，而型號TSA12G5可以測量從4900MH到13500MHz。測量到的信號電平可以低至-90dBm。
EMC寬帶天線l當您想設置3m現場測試時，您應該有寬帶天線。l標準的EMC寬帶天線將為：1 GHz以下的lLog周期天線。l喇叭天線以上的1 GHzlTSA產品可以直接連接到天線，以消除電纜丟失的EMC寬帶天線l如果你想設置一個3米的現場測試，你將需要一個寬帶天線。l標準EMC寬帶天線為：lLog周期天線以下1 GHzl喇叭天線以上1 GHzlTSA頻譜分析儀可以直接連接天線以消除電纜損耗。

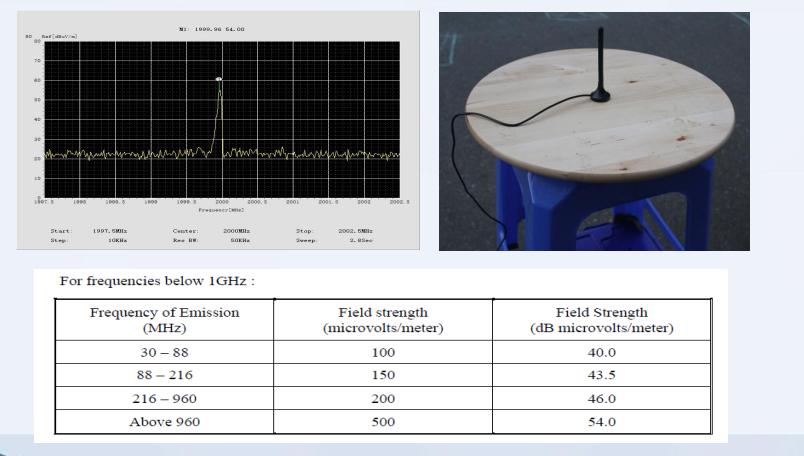

3米和10米現場測試l通常需要一個射頻室進行現場測試。如果測試發生在一個開放的區域，將會有大量的干擾信號。您可能無法區分來自UUT或外部干擾的信號。l要在沒有射頻室時做到這一點，您需要在屏蔽盒中設置測試。試著找出哪個頻率的發射。然后，只在3米或10米的露天區域測試這幾個點。這樣，你就可以避免空氣對外部信號的干擾。需要獲得在屏蔽盒內操作的參考級別。l例如：如果您需要測試面心立方15.427，要求是比1 GHz限制54dBuv/m。l使用喇叭天線連接2 GHz或4 GHz處的TSA5G35 USB頻譜分析儀，使用鞭子天線連接到3m處的射頻信號發生器，以模擬UUT。要微調射頻信號發生器的輸出電平，請確保接收到的信號電平為54dBuv/m，以滿足面心立方的要求。射頻信號發生器的結果輸出電平是參考電平=Lref（它可能是-40dBm），它將代表UUT的最大發射。如果UUT信號電平大于Lref，則該產品將失效為面心立方。這些電路需要修改以減少排放。
參考水平的3米和10米現場試驗
